Sistema solar híbrido com bateria: o que documentar

Um sistema híbrido com bateria continua sendo um sistema fotovoltaico. A geração ainda é MMGD quando se conecta à rede na forma da Lei 14.300; o que muda é o arranjo — inversor híbrido, armazenamento e a lógica de quando a energia vai para a carga, para a bateria ou para a distribuidora. Se você tratar o projeto como um on-grid simples e só “anexar a bateria no final”, o unifilar mente e a análise devolve.

Antes de dimensionar, responda três perguntas com o cliente e registre a resposta no memorial: o sistema injeta na rede? Quais cargas precisam continuar alimentadas se faltar energia? O armazenamento existe para deslocar horário, para backup, ou para os dois? Sem isso, o dossiê descreve um equipamento e a operação real descreve outro.

Híbrido continua sendo fotovoltaico

A Lei 14.300, no art. 2º, determina que as distribuidoras atendam às solicitações de acesso de unidade consumidora com microgeração ou minigeração distribuída, com ou sem sistema de armazenamento de energia, bem como sistemas híbridos, observadas as disposições regulamentares. Em português de processo: bateria e inversor híbrido não tiram o projeto do rito de GD. Você ainda protocola solicitação de acesso, ainda declara potência instalada em corrente alternada, ainda enquadra microgeração (até 75 kW) ou minigeração, ainda escolhe a modalidade de compensação.

O que a bateria não faz: não cria uma “modalidade híbrida” no formulário da distribuidora, não substitui o SCEE e não transforma backup em crédito. Crédito é energia injetada na rede, na forma da lei. Energia que sai do módulo, entra na bateria e depois alimenta a carga no mesmo imóvel nem passa pelo medidor de injeção — e, portanto, não vira crédito. Essa distinção precisa aparecer no memorial, senão o comercial vende “o dobro de economia” com um fluxo que a fatura não reconhece.

Também não invente um enquadramento novo porque o inversor tem porta de bateria. Se o sistema está conectado à rede de distribuição por meio da UC, o acesso é de MMGD. Sistema isolado, sem ponto de conexão com a distribuidora, é outro problema de engenharia — e este guia não trata off-grid. Se o cliente quer as duas coisas (rede + ilhamento de cargas essenciais), o projeto precisa desenhar as duas; o dossiê de homologação cobre a fronteira com a rede.

O que muda no arranjo

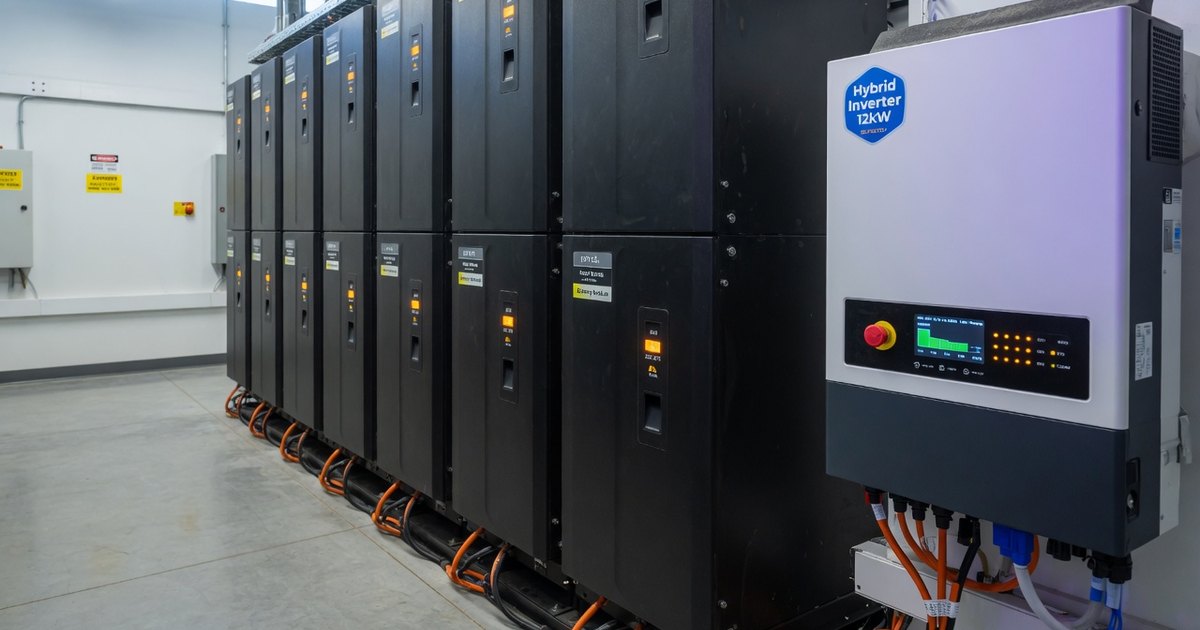

No on-grid clássico, o caminho é previsível: módulos, inversor, proteções CA, medição, ponto de conexão. No híbrido, entram mais dois blocos que o parecer vai procurar no desenho: o inversor híbrido (ou o conjunto inversor + controlador de armazenamento) e o banco de baterias, com tensão, capacidade e proteções próprias. A lógica deixa de ser “tudo o que sobra vai para a rede”.

• — Inversor híbrido: modelo, potência nominal CA, certificação exigida pela distribuidora e modos de operação habilitados.
• — Banco de baterias: química, tensão, capacidade nominal e útil, corrente de carga e descarga, proteção e seccionamento do circuito de armazenamento.
• — Acoplamento: CC (bateria no barramento do inversor) ou CA (inversor de bateria paralelo ao fotovoltaico) — o unifilar precisa mostrar qual dos dois.
• — Cargas de backup, se existirem: quadro separado, com o que permanece energizado no ilhamento e o que cai com a rede.

Potência CC dos módulos e potência CA do inversor continuam sendo grandezas distintas. Doze módulos de 550 W somam 6,6 kWp; um inversor híbrido de 5 kW continua tendo 5 kW nominais. A bateria não altera essa conta no formulário de acesso. Capacidade de armazenamento (kWh) não é potência instalada de geração (kW). Quem mistura os dois no campo de potência do formulário ganha diligência — e merece.

O que entra a mais no dossiê

O pacote mínimo de GD não desaparece: formulário da distribuidora, dados do titular e da UC, ART ou TRT, datasheets de módulos e inversor, memorial, unifilar. Em cima disso, o híbrido pede anexos que descrevam o armazenamento e o modo de operar. Não existe um “formulário nacional de bateria” publicado pela ANEEL para você preencher no lugar do acesso. O art. 2º, § 3º, da Lei 14.300 fala em formulário-padrão de solicitação de acesso, com os documentos pertinentes — não em um cadastro paralelo de armazenamento. O extra vem da NTD, do próprio formulário da concessionária e do que o memorial precisa explicar para o engenheiro que vai ler o desenho.

• — Especificação do armazenamento: fabricante, modelo, capacidade, tensão, corrente, ambiente de instalação e proteções do banco.
• — Datasheet do inversor híbrido, com os modos (on-grid, carga da bateria, backup) e as proteções anti-ilhamento na interface com a rede.
• — Descrição de proteção e de modo de operação: quando injeta, quando armazena, quando alimenta cargas essenciais, o que secciona se a rede cair.
• — Unifilar com o caminho das baterias, não só o caminho dos módulos — inclusive seccionamento visível na fronteira com a rede.

Se a distribuidora pedir certificado Inmetro do inversor, diagrama de blocos, estudo de proteção ou memorial específico de armazenamento, isso sai da NTD dela — não de um modelo federal que este texto pudesse anexar. Guarde a revisão consultada. Inventar um anexo “padrão Brasil” e mandar em todas as concessionárias é o espelho invertido do erro: umas vão recusar o que não pediram; outras vão devolver porque faltou o que a NTD lista.

Unifilar: desenhe os modos, não só os equipamentos

O engenheiro da distribuidora abre o unifilar para ver o caminho da energia e a fronteira com a rede. Em projeto híbrido, um desenho que só mostra módulos e inversor, com a bateria numa nuvem ao lado, não descreve a instalação. O seccionamento, o ponto de medição e o que permanece energizado no ilhamento precisam estar no papel, com o mesmo modelo de inversor que o datasheet anexa.

Siga o fluxo no desenho como você seguiria no quadro: strings e proteções CC; inversor híbrido; banco de baterias com fusível ou disjuntor próprio; saída CA; quadro de backup se houver; cargas gerais; medição; ponto de conexão. Cada trecho com condutor e proteção identificáveis. Se o inversor opera em ilhamento, o unifilar tem de mostrar como a rede é isolada — o anti-ilhamento não é um parágrafo genérico, é um dispositivo e uma lógica que o desenho localiza.

Compare depois com o memorial, circuito por circuito. Modelo do inversor, quantidade de módulos, capacidade do banco e identificação dos quadros não podem divergir. Mudou em campo — inversor de outro fabricante, bateria com tensão diferente, backup que o cliente desistiu — regenere o pacote. O arquivo enviado não pode representar uma configuração que deixou de existir. Documente os modos de operação no unifilar →

Memorial: cada modo de operação em uma frase

O memorial do híbrido fracassa quando copia o texto de um on-grid e acrescenta “com armazenamento”. Quem analisa quer saber o comportamento em rede presente e em rede ausente. Escreva modos, não adjetivos. Um bloco objetivo, com as premissas do equipamento de fato instalado, evita a diligência do tipo “esclarecer operação do sistema de baterias”.

• — Rede presente, geração maior que a carga: o excedente vai para a bateria, para a rede, ou para as duas, em que ordem e com qual limite de injeção.
• — Rede presente, geração menor que a carga: a bateria descarrega? Até que estado de carga? A rede completa o restante?
• — Rede ausente: o inversor ilha? Quais cargas permanecem? Qual proteção impede energizar a rede da distribuidora?
• — O que o sistema não faz: se não há backup, diga que a falta de energia derruba as cargas — a presença da bateria, sozinha, não prova o contrário.

Inclua memória de cálculo do que já era obrigatório no fotovoltaico — queda de tensão, condutores, curto-circuito, proteções — e as premissas do armazenamento que alteram corrente e seccionamento. Resultado sem premissa não se revisa. Se o modo de operação depende de ajuste de firmware (export limit, horário de carga), cite o ajuste previsto; não deixe o parecer achar que o equipamento injeta à potência plena se o comercial vendeu “zero export”. Leia o checklist do memorial descritivo →

O que a bateria não garante sozinha

Backup não é um adesivo no inversor. Alimentar cargas durante uma interrupção exige arranjo pensado para isso: quadro de essenciais, capacidade de sobrecarga do inversor no ilhamento, autonomia em kWh coerente com o que o cliente chama de “geladeira e internet”, e proteção que secciona a rede. Se o projeto só desloca horário e não ilha, escreva isso na proposta — o cliente que compra bateria “para quando acabar a luz” e descobre o contrário na primeira tempestade vira processo e depoimento, não só diligência.

O resultado econômico também não é automático. Armazenar para usar à noite compete com a compensação na rede. Em tarifa monômia de Grupo B, o kWh compensado e o kWh autoconsumido não valem a mesma coisa depois da transição do fio B na Lei 14.300, mas a conta ainda depende do enquadramento do cliente e do que de fato se injeta. Em tarifa horária, o deslocamento de ponta pode justificar o banco; ainda assim, entre perdas de ida e volta, ciclos e garantia, o payback da bateria é outra planilha — não copie o payback do fotovoltaico e acrescente “com backup”.

• — Capacidade útil, não só a nominal do catálogo: profundidade de descarga e degradação entram na autonomia que você promete.
• — Potência de descarga: um banco de 10 kWh que entrega 3 kW não arranca o mesmo conjunto de cargas que o cliente listou no WhatsApp.
• — Perdas, ciclos e garantia: o comercial vende o kWh cheio; o memorial descreve o que o equipamento faz no ano 1 e no ano 10.

Compensação: só o que a rede recebe

O SCEE, na Lei 14.300, trata da energia ativa injetada na rede da distribuidora e depois compensada. Regras de compensação valem para o que é injetado, na modalidade de geração distribuída. A bateria pode reduzir a injeção — e, com isso, reduzir créditos — se priorizar a carga ou o armazenamento. Isso não é defeito do cadastro; é o modo que você descreveu. O erro é simular créditos como se o sistema fosse on-grid pleno e instalar um híbrido configurado para exportação mínima.

Modalidade de compensação (local, remoto, EMUC, compartilhada) não muda porque entrou bateria. Muda o perfil de injeção. Titular, UC e área de atendimento pela mesma distribuidora continuam sendo o filtro do cadastro. Se o híbrido está em uma UC e os créditos vão para outra, isso é recorte de modalidade — não de armazenamento. Não use a bateria para “consertar” um remoto mal enquadrado.

Na fatura, energia consumida da rede, energia injetada e energia autoconsumida são grandezas distintas. Ensine o cliente a ler as três. Quem olha só o “crédito menor que o da simulação” depois de ligar o modo de autoconsumo máximo está vendo o sistema funcionar como o memorial descreveu. Documente o modo no dossiê e na proposta, com a mesma frase.

O que a distribuidora pode pedir a mais

A NTD manda no detalhe. Cemig, CPFL, Enel, Neoenergia e Equatorial não publicam o mesmo anexo de armazenamento. Uma pode exigir o datasheet do banco; outra, o diagrama de proteção da interface; outra, declaração de que o inversor não energiza a rede em ilhamento. Trate isso como lista da concessionária da UC, consultada na revisão vigente, com data no dossiê. Não generalize a exigência de uma para as demais.

Se a análise pedir documento que não está no formulário nem na NTD, você discute com base na regra de acesso — a Lei 14.300 veda, no art. 2º, § 3º, que a distribuidora solicite documentos adicionais àqueles indicados nos formulários padronizados. Isso não é carta branca para omitir o que a NTD e o formulário já listam, nem para recusar um unifilar completo. É o limite contra exigência inventada. Responda exigência com o item, o arquivo e a revisão; não com um PDF genérico de “sistema de baterias”.

Vistoria também muda de conversa. O campo precisa corresponder ao desenho: modelo do inversor, presença do banco, quadro de backup, seccionamento. Uma bateria instalada depois do parecer, sem revisão de acesso, é geração que o processo não descreve. Se o cliente for acrescentar armazenamento depois da conexão, avalie se a alteração do sistema exige novo rito naquela distribuidora — não assuma que “é só plug-in”.

Antes de fechar o dimensionamento com o cliente

O comercial do híbrido vende três promessas diferentes — conta, backup e independência — e o projeto só entrega as que o arranjo sustenta. Antes de protocolar, faça uma conferência que o on-grid simples não exige:

• — Modo de operação escrito na proposta, no memorial e no unifilar, com a mesma ordem de prioridade (carga, bateria, rede).
• — Datasheet de inversor híbrido e especificação de armazenamento no pacote, além dos módulos.
• — Backup desenhado ou explicitamente fora de escopo — sem frase ambígua do tipo “o sistema tem bateria”.
• — NTD da distribuidora consultada para anexos extras; nenhum “formulário federal de bateria” no lugar do acesso.
• — Potência CA de geração distinta da capacidade em kWh do banco, nos campos certos do formulário.

Híbrido bem documentado passa pelo mesmo portal que o on-grid. A diferença está no desenho, no memorial e nos anexos de equipamento. Preencha isso uma vez, com os dados reais, e o parecer discute engenharia — não a ausência da bateria no papel.
