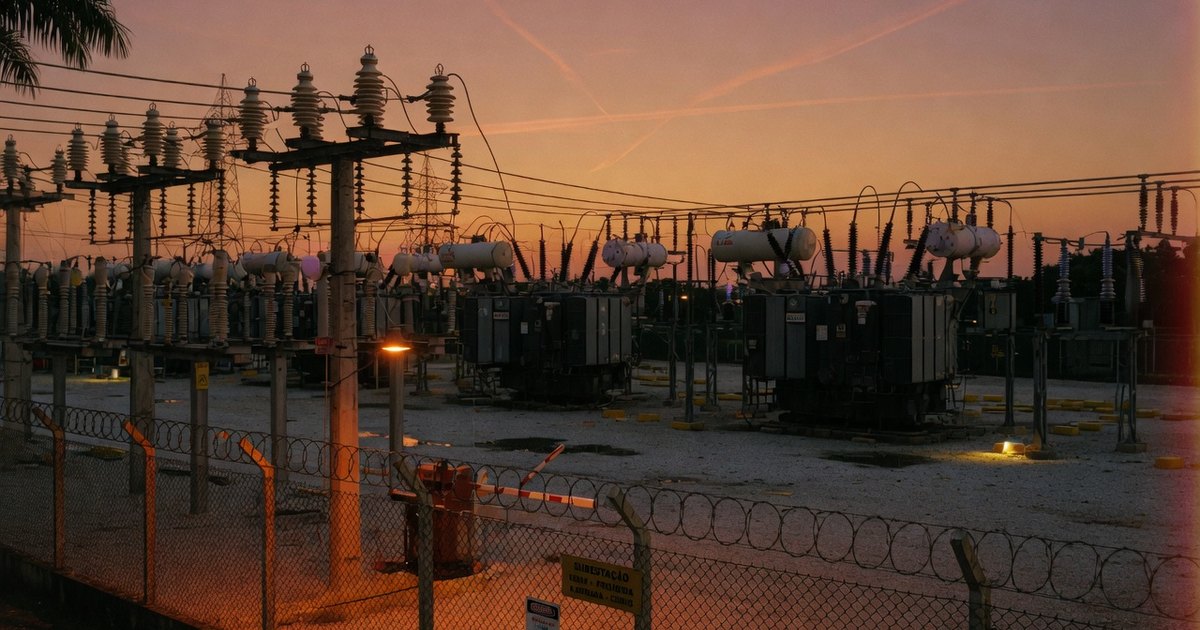

Subestações e cabines (Grupo A): quando o projeto muda de faixa

Quando o atendimento é em média tensão, o roteiro simples da baixa tensão não vale. A análise é mais profunda, os prazos maiores e a documentação técnica sobe de nível — e é aí que proposta fechada no escuro vira prejuízo.

Grupo A é categoria de atendimento e faturamento, em regra em média tensão, com demanda. Não é o nome da minigeração. Microgeração, pela Lei 14.300, é potência instalada em corrente alternada até 75 kW — e pode existir em unidade do Grupo A. Minigeração também. O que muda o dossiê, aqui, é a tensão de atendimento, a existência de subestação ou cabine própria, o ramal de média tensão e o conjunto de proteções e medições que a distribuidora vai cruzar com a geração. Hora Solar monta o dossiê da GD no padrão da concessionária. Não substitui o estudo completo da subestação.

Quando o atendimento sai da baixa tensão

A fatura diz o grupo e a tensão. Se a UC já é Grupo A, o ponto de conexão não é o ramal de baixa tensão do checklist residencial. Há transformação, medição em média tensão na maior parte dos casos, e uma instalação de entrada que a distribuidora trata como cabine ou subestação do consumidor. Você não “adapta o unifilar de Grupo B”. Você levanta o que existe, o que a geração altera e o que a concessionária vai exigir para conectar.

Há também o caso em que a carga ou a potência de geração empurra a conexão para outro nível. Isso não é decisão comercial do vendedor. O enquadramento, a tensão de atendimento e a necessidade de obra são definidos pela distribuidora a partir da carga declarada e da potência do sistema, na regra da REN ANEEL 1.000 e do PRODIST Módulo 3. Prometer conexão em baixa tensão sem esse levantamento é assinar prazo e custo que você não controla.

• — Leia na fatura: grupo tarifário, tensão de atendimento, demanda contratada e classe. Esses números entram no cadastro antes do arranjo.
• — Identifique se há cabine ou subestação própria, de quem é o transformador e onde está o ponto de conexão com a rede.
• — Não use o checklist de GD em Grupo B como se fosse um subconjunto. É outro processo, com outros documentos e outro relógio.

Grupo A não é minigeração

Três chaves, três respostas. Grupo tarifário: A ou B, conforme atendimento e faturamento. Tensão: baixa ou média (ou superior), conforme o ponto de conexão. Porte da GD: micro até 75 kW, mini acima disso, na Lei 14.300. Um cliente industrial em Grupo A com 50 kW de inversor continua microgeração. Um cliente em baixa tensão com mais de 75 kW não vira Grupo A por causa da potência da usina. Tratar as três chaves como se fossem uma só gera formulário errado, estudo que ninguém pediu e estudo que faltou.

Na prática, o time erra nos dois sentidos. Vê Grupo A e dispara “precisa de estudo de minigeração”. Vê 80 kW e dispara “é cabine”. O que você faz é ler a fatura, ler a potência em corrente alternada e ler a instalação de entrada. Os três juntos definem o escopo. A distribuidora confirma no parecer. Até o parecer existir, a proposta carrega premissa — e a premissa precisa estar escrita.

• — Declare grupo tarifário e tensão de atendimento com a fatura na mesa, não com o “padrão do segmento”.
• — Declare micro ou mini pela potência instalada em corrente alternada, até 75 kW ou acima, pela Lei 14.300.
• — Separe, no escopo, o dossiê da geração do projeto da cabine. São entregas diferentes, com RTs e prazos que podem não coincidir.

Proteções: o que a geração precisa coordenar

Em média tensão, a proteção da geração não é só o disjuntor do inversor. A distribuidora olha a coordenação entre a proteção da usina, a proteção geral da unidade e a proteção da rede dela. Anti-ilhamento, subtensão, sobretensão, sobrecorrente, frequência e, quando a instalação exige, intertravamentos entre seccionadoras e o ponto de conexão. O unifilar da GD que omite a proteção existente da cabine descreve um sistema que não existe.

NBR 16690 cobre a instalação fotovoltaica. A instalação de média tensão da entrada tem norma própria, além da norma técnica da concessionária. Você não inventa ajuste de relé no memorial da usina para “fechar o pacote”. Ajuste, curva, TC, TP e seletividade entram no estudo de proteção — e esse estudo é peça do RT da instalação de entrada, revisada à mão, com a documentação da cabine existente. O dossiê de GD referencia o que foi estudado; não substitui o estudo.

• — Levante a proteção geral da unidade: relés, disjuntores, seccionadoras, ajustes vigentes e diagramas da cabine como construída.
• — Descreva no unifilar da GD o ponto de interconexão, o seccionamento visível e a interface com a proteção existente — sem omitir o que já está lá.
• — Inversores com proteção interna não dispensam a coordenação com a proteção da cabine. A distribuidora avalia o conjunto.
• — Intertravamento, quando exigido, precisa aparecer em desenho e em memorial, com a lógica que o operador da cabine consegue executar.

Medição em média tensão

Medição de Grupo A não é a caixa do poste de Grupo B. Há medição em média tensão, com transformadores de corrente e de potencial, padrão de caixa e arranjo que a norma da distribuidora define para aquela tensão e aquela modalidade de compensação. A geração acrescenta injeção. O medidor precisa registrar o que a regra de faturamento e o sistema de compensação exigem. Trocar “o medidor” sem olhar o padrão de medição da cabine é vistoria perdida.

Modalidade de compensação continua importando. Autoconsumo local, remoto ou compartilhado muda o cadastro dos beneficiários, não desliga a exigência de medição adequada. Créditos dependem de energia injetada medida com o padrão certo. Se a cabine já tem medição de demanda e consumo, a pergunta do RT é o que a GD altera nesse ponto — e o que a distribuidora vai pedir para adequar. A resposta não cabe num unifilar de baixa tensão com um retângulo escrito “medição”.

• — Documente o padrão de medição existente: tensão, TC, TP, caixa, propriedade dos equipamentos e posição em relação ao transformador.
• — Confira na norma local da distribuidora o padrão aceito para GD naquela tensão. Não copie o desenho de outra concessionária.
• — Diferencie medição de faturamento, medição de proteção e medição da geração. Cada uma tem função; nem toda cabine tem as três no mesmo ponto.
• — Adequação de medição é obra, com prazo e custo próprios. Não misture com o relógio da análise documental da GD.

Estudos que a distribuidora pede — e os que o RT precisa antes

A distribuidora avalia inversão de fluxo, carregamento, curto-circuito e, conforme o acesso, o impacto da geração no sistema existente. Hipóteses de dispensa de análise de fluxo existem na regulação para certos portes e condições — e só valem quando essas condições estão cumpridas. Em média tensão, parta do pressuposto de que a análise é mais profunda, não do pressuposto de que “é micro, então dispensa”. O parecer diz o que vale para aquele acesso.

Independente do que a distribuidora for calcular na rede dela, o RT da instalação do cliente ainda precisa de memória de cálculo da geração (NBR 16690) e, quando há cabine, de estudo de proteção e de capacidade do transformador. Capacidade do transformador existente versus potência da usina é o número que mais estoura proposta: a geração cabe no telhado e não cabe no kVA da cabine. Isso se levanta antes de assinar o contrato, com placa, ensaio ou projeto da entrada — não com foto de longe.

• — Fluxo e inversão: a distribuidora avalia se a injeção sobrecarrega o sistema existente. Você declara potência e ponto de conexão com verdade.
• — Curto-circuito e proteção: contribuição da geração e coordenação com a proteção da unidade. Peça do estudo, não chute no memorial.
• — Transformador: potência, tensão, grupo de ligação, tap e reserva. Geração acima da capacidade da máquina é escopo de adequação da cabine.
• — Qualidade e requisitos adicionais: o que a norma da distribuidora e o PRODIST exigirem para aquele acesso — lido na revisão vigente, não de memória.

Não invente número de ND ou NTD. A norma técnica da concessionária muda de revisão, e o número que o time decora é o que a análise recusa. Baixe a instrução da distribuidora da UC, registre a data e cite a revisão no memorial. O mesmo cuidado de padrão Cemig e Neoenergia vale aqui: modelo e canal são os da empresa que atende a unidade, inclusive quando o cliente está em média tensão.

Ramal de média tensão e a cabine

Ramal de média tensão, ponto de derivação, seccionamento na entrada, transformador, quadros de média e de baixa, malha de terra e acesso de pessoas autorizadas formam a instalação de entrada. A GD se conecta em algum ponto desse conjunto. Qual ponto — barra de baixa da cabine, quadro geral, ou outro arranjo aceito — é decisão de projeto com a norma da distribuidora na mesa. Desenhar a usina “chegando no medidor” sem passar pela cabine real é unifilar de outro imóvel.

Cabine nova, cabine existente e cabine a adequar são três escopos. Cabine existente pede as-built, ou o levantamento que o RT consegue defender: diagramas, ajustes, laudos, ART da entrada, fotos, placa do transformador. Cabine a adequar pede projeto de adequação, obra e, muitas vezes, acompanhamento da distribuidora. Cabine nova é outro projeto, com prazo que não cabe no cronograma de um dossiê de microgeração em baixa tensão. Escreva isso na proposta. Cliente que ouviu “é só homologar” não orçou a cabine.

• — Ramal MT: traçado, propriedade, seccionamento, cruzamentos e restrições de faixa. O que é da distribuidora e o que é do cliente precisa estar escrito.
• — Cabine: planta, cortes, unifilar de média e de baixa, proteção, medição, ventilação, acesso e sinalização conforme a norma local.
• — Ponto de conexão da GD identificado no desenho da entrada, não só no unifilar da usina.
• — Adequações de cabine no cronograma e no preço, com dependência explícita de parecer e de obra da distribuidora quando houver.

O que levantar antes de fechar a proposta

Proposta de Grupo A sem levantamento de entrada é chute. O mínimo, antes de assinar potência e prazo: fatura completa, demanda contratada, características do transformador, projeto ou as-built da cabine, padrão de medição, espaço para seccionamento e proteção da geração, e uma avaliação do RT sobre o que a usina altera. Estudos de acesso dependem do que a distribuidora pedir. Estudos da instalação do cliente dependem do que o RT precisa para assinar. Os dois entram no escopo, com dono e preço.

• — Fatura, demanda contratada, grupo, tensão e histórico recente de demanda. Potência de geração sem olhar demanda é dimensionamento cego.
• — Transformador e entrada: placa, diagramas, proteções, medição, ramal MT, restrições físicas da cabine.
• — Avaliação do RT: proteções, medição e integração da geração com a instalação existente. O que falta de documento da cabine vira premissa ou vira visita.
• — Escopo separado: projeto da GD, adequações internas, estudos da cabine, eventuais obras de conexão — com o cronograma condicionado ao que depende da distribuidora.

Custo de conexão, participação financeira e obra de reforço saem do orçamento da distribuidora, quando ela o emitir. Honorários de projeto de cabine não estão nesse papel. Honorários de dossiê de GD tampouco. Separe as linhas como em quanto custa homologar energia solar e não use a gratuidade eventual da microgeração como se ela cobrisse subestação. Prazos de cada evento — análise, orçamento, obras, vistoria — são maiores e mais condicionados. Acompanhe pelo guia de prazos por etapa, com a regra da tensão de atendimento, não com o prazo de um projeto residencial do mesmo mês.

O que o RT ainda revisa à mão: o 80/20

Automação resolve o volume repetível: cadastro, memorial da usina, unifilar da GD, formulário no modelo da distribuidora, conferência de ramal e disjuntor, carimbo, datasheet. Isso é a maior parte das horas de um dossiê de baixa tensão. Em Grupo A, essa parte continua existindo — e continua sendo onde a digitação diverge. Não é, porém, o que decide se a conexão é viável. O que decide está na cabine, e a cabine não se gera a partir de quatro campos de inversor.

O 80/20 do RT em média tensão é leitura de as-built, placa de transformador, ajuste de proteção, ponto de medição, traçado de ramal, restrição física e o que a norma local daquela tensão pede. Isso se faz com documento da entrada, visita e cálculo de proteção. Software de dossiê de GD não “fecha” relé de seccionadora. Quem assina a cabine lê o estudo. Quem assina a GD lê a interface. Quando é o mesmo RT, ele ainda faz as duas leituras. Quando não é, o dossiê precisa citar o estudo da entrada pelo número, pela revisão e pelo profissional — não “conforme cabine existente”.

• — Automatizável: dados da UC, arranjo, memorial da usina, unifilar da GD, formulário, ART/TRT da geração, conferência cadastral.
• — Manual, e insubstituível: estudo de proteção da cabine, capacidade do transformador, ramal MT, seletividade, as-built, restrições de acesso e de espaço.
• — Conferência cruzada: o ponto de conexão no unifilar da GD é o mesmo ponto no unifilar da cabine. Se não for, o processo mente.
• — O validador por concessionária aponta impeditivo da regra cadastrada para a GD. Não emite parecer de subestação.

O que o Hora Solar faz neste dossiê — e o que não substitui

Hora Solar gera o pacote da geração no padrão da distribuidora selecionada: memorial da usina, unifilar, blocos quando a concessionária cobra, planta, ficha ou anexo local, carimbo do RT da GD, conferência de conformidade da regra cadastrada. Isso reduz retrabalho de forma — o mesmo tipo de diligência que devolve processo em Cemig, Neoenergia, CPFL ou Enel por titular, potência e modelo de formulário. Em Grupo A, esse ganho continua válido para a parte de GD.

Hora Solar não substitui estudo de subestação completo. Não dimensiona relé de média tensão, não emite o projeto da cabine nova, não calcula seletividade da proteção da entrada e não decide se o transformador aguenta a injeção. Isso permanece com o RT da instalação de média tensão, com as normas da concessionária e com o que o parecer de acesso exigir. Tratar o dossiê gerado como se fosse o projeto da cabine é o atalho que a vistoria desfaz.

• — Use a plataforma para não divergir titular, UC, arranjo e potências entre ficha, memorial e unifilar da GD.
• — Anexe ao dossiê o estudo da cabine, o as-built e a ART da entrada, com revisão e data. O gerador de documentos não inventa esses arquivos.
• — Cadastre a distribuidora correta e o grupo tarifário correto. Pacote de Grupo B em UC de Grupo A é o modelo errado, mesmo com a usina bem desenhada.
• — A responsabilidade técnica de cada peça continua de quem assina aquela peça. A aprovação do acesso continua da distribuidora.

Se o cliente ainda estiver em baixa tensão e o levantamento mostrar que a conexão permanece em Grupo B, volte ao checklist desse atendimento e não carregue estudo de cabine que ninguém pediu. Se o levantamento mostrar média tensão, trate cabine, ramal, proteção e medição como escopo explícito, com preço e prazo explícitos. O dossiê no padrão da distribuidora é o mínimo para a GD. A subestação é o outro projeto.
